在為諸如開關電源（SMPS）或逆變器之類的電子設備上電時，該設備會被瞬時高峰值電流充電。這稱為浪涌電流，如果沒有保護措施，可能會損壞半導體器件或?qū)ζ交娙萜鞯氖褂脡勖a(chǎn)生有害影響。NTC熱敏電阻用作ICL（浪涌電流限制器），可輕松有效地保護電氣和電子設備的電路免受浪涌電流的影響。

NTC熱敏電阻的優點

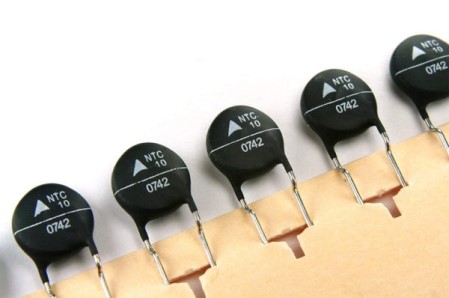

NTC熱敏電阻是與溫度有關的電阻，采用具有負溫度系數（NTC）的特殊半導體陶瓷。它們?cè)谑覝叵戮哂懈唠娮?，通電時會自行發熱，并且電阻會隨溫度升高而降低。憑借這種特性，它們被用作電氣和電子設備的電流保護設備，可輕松有效地限制通電時的異常電流（包括浪涌電流）。用作電流保護器件的NTC熱敏電阻也稱為功率熱敏電阻。

可以使用固定電阻或NTC熱敏電阻來限制浪涌電流（抗浪涌貼片電阻）。

但是，固定電阻器總是會導致功率損耗和性能下降。NTC熱敏電阻具有較高的初始電阻來限制浪涌電流，然后由于通電而使溫度升高，并且其電阻在室溫下下降至其電平的百分之幾，從而實現了比固定電阻低的功率損耗。用過的。換句話說，通過使用NTC熱敏電阻來限制浪涌電流的效果要大于使用具有可比較的初始功率損耗的固定電阻器所獲得的效果。

以下是用于限制浪涌電流的NTC熱敏電阻示例應用的詳細信息。

NTC熱敏電阻用于限制浪涌電流的示例應用

開關電源（SMPS）中的浪涌電流限制

AC-DC電源模塊中的浪涌電流限制

DC-DC轉換器中的浪涌電流限制

工業逆變器的浪涌電流限制

應用：開關電源中的浪涌電流限制

小型，輕巧和高性能的各種開關電源（SMPS）通常用作電子設備的電源。在給SMPS供電時，設備會以高峰值的浪涌電流充電（抗浪涌貼片電阻），以對平滑電容器充電。由于該涌入電流可能會對電容器的使用壽命產生負面影響，損壞電源開關的觸點或損壞整流二極管，因此必須采取對策。

通過插入NTC熱敏電阻來限制SMPS的浪涌電流被廣泛用作一種低成本，簡單的電路來限制電源中的浪涌電流。即使在整流電路之后連接NTC熱敏電阻，也可以實現相同的結果。

緊湊地集成了各種電源電路和外圍電路的內置電源稱為電源模塊。AC-DC電源模塊是將AC-DC整流電路和DC-DC轉換器組合而成的電源，外部零件少，可實現節省空間的優化電源系統。通過插入NTC熱敏電阻（功率熱敏電阻），可以有效地限制加電時施加在輸入和輸出電容器上的浪涌電流。

在DC-DC轉換器等的DC電源電路中，NTC熱敏電阻被用作功率熱敏電阻，并且有效地限制了浪涌電流，在通電時輸入和輸出電容器利用該浪涌電流充電。通電后，NTC熱敏電阻的電阻變得非常低，與使用固定電阻時相比，功率損耗更低。

感應電動機通常用于工廠，大型設施，辦公樓等中的風扇，泵，空調等。感應電動機結構簡單且穩定，但是其轉速取決于頻率。需要逆變器以控制轉速。配備有逆變器的電動機被稱為變速驅動器（VSD），能夠顯著降低功耗。

逆變器系統包括轉換器部分，逆變器部分和放置在轉換器部分之后的直流母線電容器（平滑電容器）。上電時，設備會用浪涌電流充電，該浪涌電流的峰值是穩定電流的峰值的幾倍，為直流母線電容器充電。該涌入電流可能會對直流電容器的使用壽命產生有害影響，或損壞半導體器件。為了防止浪涌電流，連接了NTC熱敏電阻（功率熱敏電阻）。
