可以使用的另一種形式的SMD電阻器稱為MELF金屬膜電阻器-金屬電極無引線面。這些電阻器沒有像標準SMD貼片電阻器那樣廣泛使用，但是在某些情況下它們具有優勢并且可以使用。MELF電阻器比更廣泛使用的SMD電阻器貴，但它們用于需要額外性能的應用中。MELF電阻器在長期穩定性，防潮性，可靠性以及當今焊接工藝中經歷的溫度循環影響方面具有較高的性能。

MELF金屬膜電阻器是圓柱形的，并且兩端都有金屬化層，也叫晶圓電阻。MELF電阻的焊盤圖案尺寸與SMD貼片電阻相同。

MELF電阻器的制造比更標準的厚膜SMD電阻器更為復雜。MELF電阻器是通過在高級陶瓷體上沉積均勻的金屬合金膜來制造的。陶瓷棒或陶瓷體通常為85％的氧化鋁。

該過程的下一個階段是將鍍鎳鋼終端蓋壓到金屬化棒上。完成此操作后，專用激光將在電阻層中切成螺旋形凹槽，以使電阻器達到所需的電阻值。這確實意味著MELF電阻確實具有一定的電感，但這對于許多應用而言并不是問題。

下一步是電阻器元件被保護涂層覆蓋。該涂層旨在提供針對各種電氣，機械和環境條件的保護。最后，為端子提供純錫鍍層，以確保無論使用哪種焊接工藝均具有最佳的可焊性。

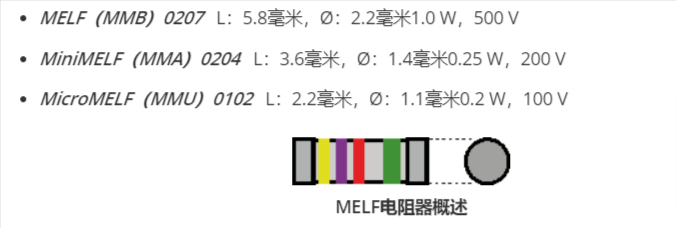

MELF電阻器的尺寸和外形

考慮到在許多高可靠性應用中使用MELF電阻器（晶圓電阻型號），它們已包含在各種標準中。EN 140401-803和DO-213描述了多種MELF電阻器的尺寸和輪廓。

使用MELF SMD電阻器的原因有很多：

MELF電阻器具有很高的可靠性。

MELF金屬膜電阻器比其他SMD電阻器具有更可預測的脈沖處理能力

MELF電阻器的公差可低至0.1％

它們可以在非常低的溫度系數水平下制造，有時低至5 ppm /°C

總體而言，MELF電阻器的圓柱形結構可提供與安裝空間有關的最佳額定功率和脈沖負載能力。

盡管標準的扁平芯片電阻器價格便宜并且在制造過程中易于操作，但MELF電阻器的性能可能是最重要的因素，因此使其成為具有成本效益的解決方案
