在電子學中學習的第一件事是如何識別電阻器的值。金屬膜電阻器具有顏色代碼，通常是初學者開始的地方。但是為什么要這樣標記它們？就像路中間的紅色停車標志和黃線一樣，實際上似乎一直都是這樣。

在1920年代之前，制造商以任何舊的方式標記組件，就像標記它們一樣。然后在1924年，芝加哥的50個無線電制造商組成了一個貿易小組。想法是在成員之間共享專利。名稱幾乎立即從“關聯的無線電制造商”更改為“無線電制造商協會”或RMA。在過去的幾年中，還將進行多次名稱更改，直到最終成為EIA或電子工業聯盟。實際上，EIA不再存在。它分成幾個特定的??部分，但這是另一個故事。

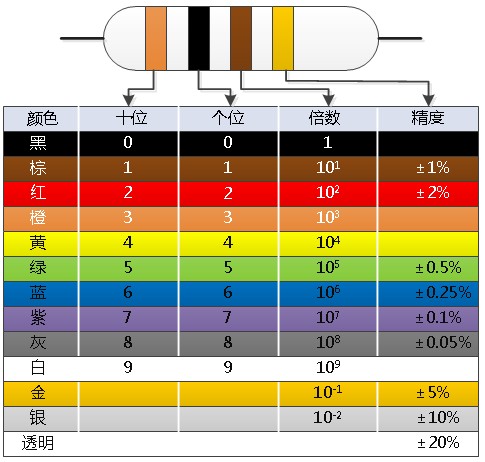

這是關于色帶如何進入世界上每個制造商的每個通孔電阻器的故事。到1920年代后期，RMA制定了標準，其中之一就是用于顏色編碼的RMA標準。問題是標記小零件很困難，尤其是在1920年代。解決的辦法是色帶，但并不像我們今天所知道的那樣。顏色的標準是相同的，但電阻器的主體是第一頻段。然后會有另外兩個或三個波段顯示其余的值。在某些情況下，第三波段實際上是一個點。因此，大部分電阻將是第一個色帶。電阻的“尖端”將是第二頻段，而點將是乘數。使用此方案的收音機在1930年開始出現。這是1941年《今日電臺》年鑒中的顏色代碼表：該雜志上宣傳電阻器的廣告要特別注意，它們是RMA顏色編碼的。該代碼很快擴展到電容器（按照現代的說法，是電容器）。視電阻器的位置而定，該點與圓柱體上的印刷文本一樣可能會被隱藏。

顏色應遵循可見光譜。但是，RMA省略了靛藍，因為顯然很多人不會將藍色，靛藍和紫色區分為三種不同的顏色；靛藍確實是一種第三種顏色，無論如何，牛頓也將其包括在內，因為他對神秘學很感興趣。剩下四個插槽，因此深色代表低端（黑色和棕色），明亮代表高端（灰色和白色）。

當然，如果您是色盲者，這些都不是好笑的。從電路中讀出帶有電表或電橋的電阻器無疑是一個答案。但是，在電路中讀取一個是另一回事。

E系列價值觀的由來

1952年，國際電工委員會（IEC，另一個標準組織）定義了E系列，該系列規定了電阻輸入的值，以便在對數刻度上獲得相等的電阻間距。如果這聽起來令人困惑，請考慮一個示例。

E12系列適用于10％的精密電阻器，其值每十年為您提供12個值?；局禐?/p>

1，1.2，1.5，1.8，2.2，2.7，3.3。，3.9，4.7，5.6，6.8，8.2

這就是為什么您可以得到一個4.7 K或47 K電阻而不是40 K電阻的原因。

但是，請考慮公差。一個10％的39 K貼片電阻器可能會斷開3.9K。如果錯誤將電阻推高，電阻將上升到42.9K，因此就不需要40 K電阻器了。也就是說，無論如何，一個39 K的電阻很可能就是一個40 K的電阻。另一方面，低電阻47K可能為42.3 K，小于高阻值39 K單位。

如您所料，容差降低時，值的數量會增加。例如，在2％的情況下，您將使用E48，該E10每十年有48個值（如果您猜到E96，則1％的標準使用96個值，您是對的）。使用E48，接近40 K的值是38.3 K和40.2K。在高端是39.06，在低端是39.2。

下次您拿起一個電阻器并從中讀取代碼時，您可以回顧其背后的歷史。色帶的遺留物延續到表面貼裝領域，而不是作為顏色，而是作為代表前兩個數字的三位數和電阻值的乘數。如今，許多電子設備（例如無線模塊和鋰電池）上都包含一個數據矩陣。
