近年來，電氣設備的范圍和復雜性急劇增加。這種上升的不良后果是產生諧波電流，這會引起電壓失真和質量問題。因此我們來討論用于應對這些不斷增加的諧波水平的不同諧波濾波器電阻器。

諧波濾波器也被稱為阻尼電阻器，可減少電力系統中的失真，這種失真可能由電弧爐和開關模式電源（SMPS）等非線性負載產生。

破壞力量

諧波會對電源網絡產生不利影響。如果非線性負載產生有害的諧波，則它們可能會由于絕緣擊穿，電弧和過熱而導致設備故障。因此，電能質量管理的這一方面對于電力的供應商和用戶都非常重要。

使用由電感，電容和電阻組成的無源濾波電路可以降低諧波。濾波器電路允許基頻通過，同時將任何諧波頻率轉移到電阻器組。此處，頻率以熱量的形式消散并從系統中去除。

擴大的網

可以使用許多電阻器解決方案來消除諧波。我們設計和制造了多種濾波器電阻，以適應各種應用。

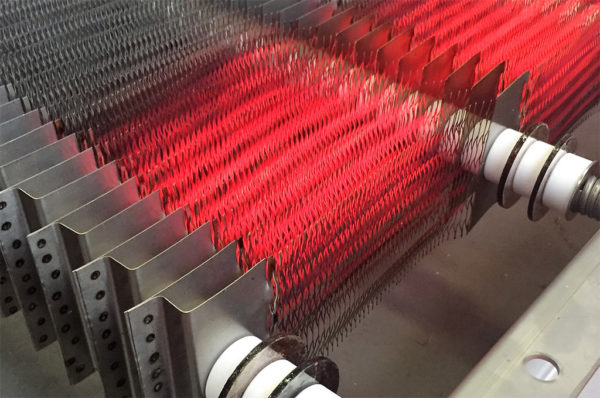

也許我們常用的諧波濾波器電阻是擴展網格。這種材料具有很高的表面積，使其具有出色的散熱性，非常適合連續工作，例如過濾。

活性材料，絕緣體和擴展的網狀電阻器元件上的安裝件旨在較大程度地利用對流空氣，從而使活性材料不受限制地進行通風，從而避免出現熱點和局部過熱。

但是，由于該元素很薄，當暴露在高熱量下時，膨脹的網格容易彎曲。如果金屬不可控制地彎曲，可能會引起火花。

開發了一種將這種考慮納入電阻器設計的技術，這意味著在相同方向上會發生彎曲，以防止發生此故障。

RP線圈

RP線圈由連續的不銹鋼帶制成，并纏繞成橢圓形線圈，從而使其成為將大電阻（超高阻值貼片電阻）質量封裝到較小空間??中的有效方法。一個線圈多可容納十二公斤的有源電阻器材料。

由于質量高，RP線圈可以在短時間內吸收大量電流。盡管這使其適用于諧波濾波電阻器，但RP線圈的吸收能力也意味著它通常用于其他高能量應用，例如中性點接地。

然而，RP線圈面臨挑戰。當切割用于RP線圈的元件時，很難為每個線圈提供相同水平的電阻。有一些公差可以確保電阻值落在其所需的范圍內，但是必須執行廣泛的測試過程以確保一致性。

選擇諧波濾波器時，一個重要的考慮因素是諧波電流會在發電機中引起額外的熱量。諧波還會導致母線，電纜和設備的過熱，感應電動機的熱損壞以及安全裝置（如斷路器中的保險絲或傳感器）的熱跳閘。大功率電阻器（HPR）（大功率貼片電阻）是通用的板式電阻器，非常適合中大功率電制動，中性點接地和負載測試。

HPR柵格形狀平坦，這意味著它們無法吸收與其他類型的濾波器一樣多的電流。但是，如此大的表面積和較高的活性物質質量比也意味著它們可以更快地冷卻。

進行選擇

選擇諧波濾波器時，重要的是評估整個系統并確定適合您特定需求的正確解決方案。單獨查看一個麻煩的應用程序還不夠。取而代之的是，您應該對工廠的整個操作有準確的表示。

我們建議進行工廠調查并收集幾天的數據。經過初步分析，我們可以推薦合適的解決方案，并根據您的需求設計一個電阻。

諧波無處不在，企業也不能忽略它們。有了正確的解決方案，我們可以繼續充分利用電氣設備，同時保護其免受有害電流的影響。
