2512貼片電阻是最常見的大體積貼片電阻。
普通2512貼片電阻的功率為1W，升級功率2512貼片電阻可做到2W。2512合金貼片電阻功率可以做到3W。合金2512貼片電阻阻值可達0.5mR。溫度系數TCR最低可達到15ppm。

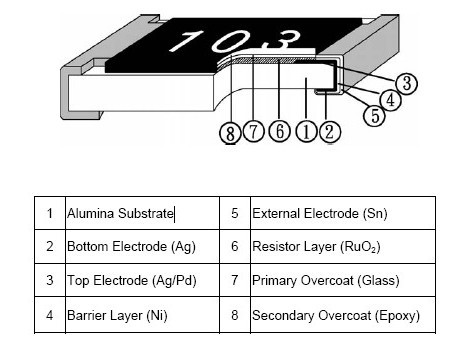

2512貼片電阻 結構圖：







2512貼片電阻特征
1功率大(1W 2W 3W )
2阻值低,最低可做到0.0005R 0.001R 0.002R 0.003R 0.004R 0.005R 0.006R 0.007R 0.008R 0.009R....
3尺寸小，重量輕，安裝方便。
4可靠性，高質量和快速交貨

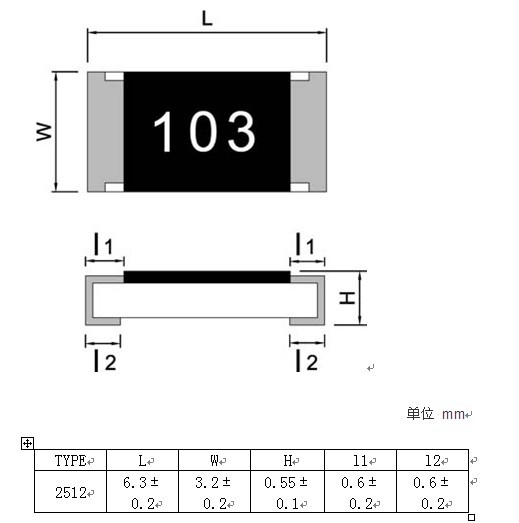

2512貼片電阻 形狀尺寸：






2512貼片電阻的運用：
主要運用于電源省電管理,主機板過電流保護,電源供應器,電池充電器,電器控制面板,汽車線路,馬達控制,工業儀器.....



額定功率或額定電流的情況是基于連續滿載在環境溫度為70℃。

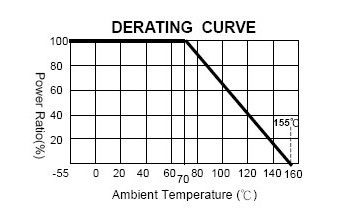

操作環境溫度超過70℃負荷降低，應根據圖的降額曲線。
