風華高科是國內為數不多的可以生產制造0.5m歐姆超低阻值，1~3W大功率的貼片合金電阻器。市場中常常使用合金電阻作為取樣電阻使用。在一些電子測量儀器、裝置或產品中,經常有測量電路中直流電流的需要,因此研發人員開發出各種各樣的電流檢測集成電路.它是一種I/V轉換器,將測量的電流轉換成相應的電壓,即V=kI,其中k為比例常數.另外,在一些電子產品中要限制輸出電流,以防止有故障時(負載發生局部短路或輸出端短路、電源輸出電壓升高等)產生過流而造成更大損失.檢測到有過流發生時,可以控制關斷電源或負載開關,或以限制的電流輸出.

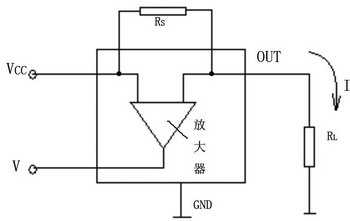

圖1是一種電流檢測電路.RS是電流檢測電阻,RL是負載(通常為直流電機、電磁閥或加熱器等).當電流流過電流檢測電阻時產生一個電壓降VRS,此電壓輸入電流檢測IC,經放大器放大后輸出與電流I成比例的電壓V.為減小在RS上的電壓降VR,檢測電阻一般取很小阻值(幾毫歐到幾百毫歐).

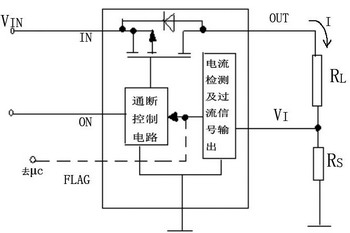

        圖2 過流保護的負載開關結構框圖

圖2是一種帶過流保護的負載開關結構框圖,圖2中,RL是負載,RS是電流檢測電阻.流過RS的電壓降VRS與電流I成比例,此電壓VRS輸入負載開關VI端.若內部電流檢測電路檢測出有過流狀態,輸出過流信號(電平信號)給通、斷控制電路,關斷負載開關.一旦開關斷開,RS上電壓VRS=0,開關又接通,產生振蕩,如圖3所示.輸出電流將小于限制電流.更好的辦法是通過FLAG端輸出過流信號給μC,使μC輸出低電平給負載開關ON端,關斷負載開關.圖2中未畫出μC及μC與負載開關的連線.
從圖1及圖2可看出:無論電流測量或電流限制控制電路都需要外接電流檢測電阻RS.RS的選擇是否正確及RS的質量好壞,對電流測量精度有很大的影響.
